Höhenprofil

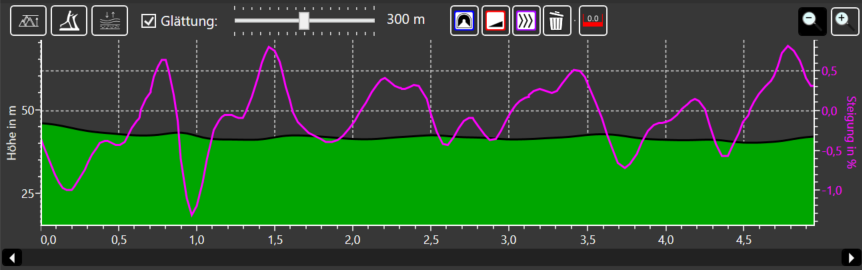

Im Höhenprofil werden als Farbig hinterlegter Bereich die Höhendaten einer Linie dargestellt.
Die Einfärbung geschieht nach folgenden Werten:

Bereiche unter 0 m werden blau dargestellt.
Bereiche bis 750 m werden grün dargestellt.
Bereiche von 750 m bis 1800 m werden braun dargestellt.
Alles über 1800 m wird dann weiß dargestellt.

Die violette Linie stellt die Steigungen dar. Die Achse befindet sich rechts und ist ebenfalls violett.

Verfügt die Strecke auch über Zeitdaten wird auch noch eine orangene Linie angezeigt, welche die jeweilige Geschwindigkeit darstellt. Die Achse befindet sich auch rechts und ist orange.

Im oberen Bereich gibt es folgende Funktionen:

	Höhendaten neu zuweisen: Die Höhendaten des gewählten Linienobjekts werden vollständig ersetzt.
	Laufband Glättung: Die Höhenwerte werden nur aufsummiert. Es gibt nur Steigungen aber keine Gefälle.
	Glättung übernehmen: Die geglätteten Daten werden in ein neues Linienobjekt übernommen
	Die Auswahl Glättung sowie der Schieberegler stellen die Glättung der Höhendaten ein.
	Tunnel/Brücke hinzufügen: Ein Tunnel bzw. eine Brücke wird als Bereich festgelegt. Zuerst den Startpunkt wählen und danach den Endpunkt des Bereichs.
	Bergwertung hinzufügen: Die Bergwertung wird als Bereich gewählt. Zuerst den Startpunkt auswählen und danach den Endpunkt des Bereichs.
	Sprintwertung hinzufügen: Die Sprintwertung wird als Bereich festgelegt. Zuerst den Startpunkt wählen und danach den Endpunkt des Bereichs.
	Bereich löschen: Löscht Tunnel/Brücken sowie Berg- und Sprintwertungen.
	Teilstrecken: Die Teilstrecken können in WORLD TOURS in der Tourauswahl als Schnellwahl verwendet werden.
	Herauszoomen
	Hineinzoomen

Höhendatensatz

Tour Creator verwendet zur Höhenermittlung den ASTER Global Digital Elevation Map V3 Datensatz der NASA.

Der gesamte Datensatz steht über den WORLD TOURS Server für Tour Creator zur Verfügung.

ASTER bietet eine Weltweite Abdeckung und eine hohe Auflösung mit 30m.
